電線電纜中的各種截面積，你知道怎么區分嗎？

電線電纜作為傳輸電能和信號的關鍵元件，在現代社會(huì )的各個領域都具有不可或缺的重要作用。在日常生活中，很多人在挑選電線電纜時，往往會(huì )依據電線的截面積來做出選擇。然而，這樣的做法是否真的恰當呢？要弄明白這個問題，我們首先需要深入理解幾個常見的電纜截面積概念，然后再進行判斷。接下來，將為大家詳細解析電纜中常用的幾個截面積。

01電纜中常用的“標稱截面積”解析

標稱截面積是用于確定導體特定尺寸的數值，它與直接測量無關。標稱截面積指的是電纜產品中明確規定的量值，作為用來描述電線、電纜產品規格型號的一種代號或名稱。它的主要作用是在產品制造過程中，方便文件管理和生產管理。對于用戶和設計人員來說，標稱截面積有助于他們選擇合適的產品，并為生產和電氣設計提供指導。然而，需要注意的是，標稱截面積并不要求直接測量實際截面。

02電纜中常用的“設計截面積”解析

在低壓配電系統的設計中，電纜和電線截面的選擇必須不低于設計值。這是為了確保系統的正常運行和安全性。當這些電纜和電線進場時，我們需要對它們的截面和每芯導體電阻值進行見證取樣送檢。

這里所說的設計值指的是設計截面積。需要注意的是，與直接相關的變量是導體電阻R，而不是導體的實際截面。當我們評估電線電纜的設計截面或標稱截面時，我們實際上是在考核它的電阻值，而不是直接測量它的實際截面值。

03電纜中常用的“實際截面積”解析

實際截面積是指導體的幾何截面積。對于電線電纜的生產者來說，要確定某一標稱截面的導體截面究竟要設計到多大才能滿足標準要求，并不是指實際截面必須大于或等于標稱截面，而是指在該標稱截面下的設計截面（電氣截面）要滿足標準要求，也就是直流電阻是否符合標準。這才是設計導體實際截面大小的依據。

如果選擇了導電性較高的導體材料，那么實際截面可以相對小一些；反之，如果導體材料的導電性較低，那么實際截面就應該大一些。

04電線電纜產品標準中對導體截面積的要求

電線電纜產品標準中對導體截面積的要求如下：目前，各大電線電纜標準體系的產品標準都采用標稱截面積或規格代號來區分不同截面的導體。例如，IEC標準（IEC60227、IEC60245、IEC60502等）、歐洲標準（EN50525等）和國家標準（GB/T5013、GB/T5023、GB/T12706等）都使用標稱截面積（單位：平方毫米）作為不同截面導體規格的代號。對于不同截面規格代號的考核，都是通過導體電阻值來進行要求的，而不是實際測量導體截面積。

在國家標準中，對電纜導體符合GB/T3956的要求進行考核，主要包括以下兩個方面：1）軟導體的單線最大直徑和硬導體中單線最少根數應符合GB/T3956的要求；2）導體在20℃時的電阻應符合GB/T3956的要求。

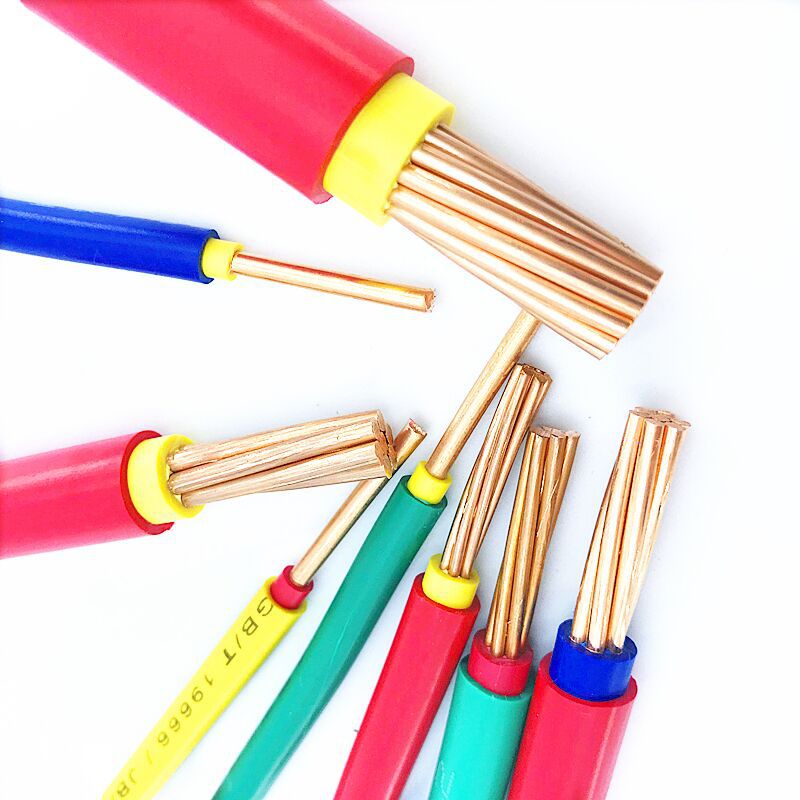

在GB/T3956中，導體共分為四種：第1種（實心導體）、第2種（絞合導體）、第5種（軟導體）和第6種（比第5種更柔軟的導體）。其中，第1種和第2種導體通常用于固定敷設的電纜中（如布電線、電力電纜等）。第5種和第6種導體則用于軟電纜和軟線中（如電源線、橡套電纜等），也可用于固定敷設。

05小結

在以上四種導體中，不同標稱截面積導體規格考核的20℃時最大導體電阻值，各個標稱截面積導體規格與其最大導體電阻值存在一一對應的關系。因此，對于電線電纜產品標準，只要導體能達到所聲稱的標稱截面積對應的最大電阻值要求，導體單線直徑或根數滿足標準要求即可判定合格。
