    第一次見這么全的電線電纜規格型號解析,真是開眼了!

    發布日期:2025-04-13 閱讀量(


    第一次見這么全的電線電纜規格型號解析,真是開眼了!
    一、電線與電纜的區分
    “電線”和“電纜”并沒有嚴格的界限。
    通常將芯數少、產品直徑小、結構簡單的產品稱為電線。沒有絕緣的稱為裸電線,其他的稱為電纜。
    導體截面積較大的(大于6平方毫米)稱為大電線,較小的(小于或等于6平方毫米)稱為小電線,絕緣電線又稱為布電線。
    二、不同的電纜
    (1)類別:H——市內通信電纜HP——配線電纜HJ——局用電纜
    (2)絕緣:Y——實心聚烯烴絕緣YF——泡沫聚烯烴絕緣YP——泡沫/實心皮聚烯烴絕緣
    (3)內護層:A——涂塑鋁帶粘接屏蔽聚乙烯護套S——鋁,鋼雙層金屬帶屏蔽聚乙烯護套V——聚氯乙烯護套
    (4)特征:T——石油膏填充G——高頻隔離C——自承式
    (5)外護層:23——雙層防腐鋼帶繞包銷裝聚乙烯外被層;33——單層細鋼絲鎧裝聚乙烯被層;43——單層粗鋼絲鎧裝聚乙烯被層;53——單層鋼帶皺紋縱包鎧裝聚乙烯外被層;553——雙層鋼帶皺紋縱包鎧裝聚乙烯外被層
    三、電纜型號代碼
    1、用途代碼-不標為電力電纜,K為控制纜,P為信號纜;
    2、絕緣代碼-Z油浸紙,X橡膠,V聚氯乙稀,YJ交聯聚乙烯
    3、導體材料代碼-不標為銅,L為鋁;
    4、內護層代碼-Q鉛包,L鋁包,H橡套,V聚氯乙稀護套
    5、派生代碼-D不滴流,P干絕緣;
    6、外護層代碼
    7、特殊產品代碼-TH濕熱帶,TA干熱帶;
    8、額定電壓-單位KV
    四、不同作用的電纜
    1、SYV:實心聚乙烯絕緣射頻同軸電纜
    2、SYWV(Y):物理發泡聚乙絕緣有線電視系統電纜,視頻(射頻)同軸電纜(SYV、SYWV、SYFV)——適用于閉路監控及有線電視工程
    SYWV(Y)、SYKV有線電視、寬帶網專用電纜結構:(同軸電纜)單根無氧圓銅線物理發泡聚乙烯(絕緣)(錫絲)(鋁)、聚氯乙烯(聚乙烯)
    3、信號控制電纜(RVV護套線、RVVP屏蔽線)——適用于樓宇對講、防盜報警、消防、自動抄表等工程
    RVVP:銅芯聚氯乙烯絕緣屏蔽聚氯乙烯護套軟電纜電壓300V/300V2-24芯——用途:儀器、儀表、對講、監控、控制安裝
    4、RG:物理發泡聚乙烯絕緣接入網電纜——用于同軸光纖混合網(HFC)中傳輸數據模擬信號
    5、KVVP:聚氯乙烯護套編織屏蔽電纜——用途:電器、儀表、配電裝置的信號傳輸、控制、測量
    6、RVV(227IEC52/53)聚氯乙烯絕緣軟電纜——用途:家用電器、小型電動工具、儀表及動力照明
    7、AVVR聚氯乙烯護套安裝用軟電纜
    8、SBVV HYA數據通信電纜(室內、外)——用于電話通信及無線電設備的連接以及電話配線網的分線盒接線用
    9、RV、RVP聚氯乙烯絕緣電纜

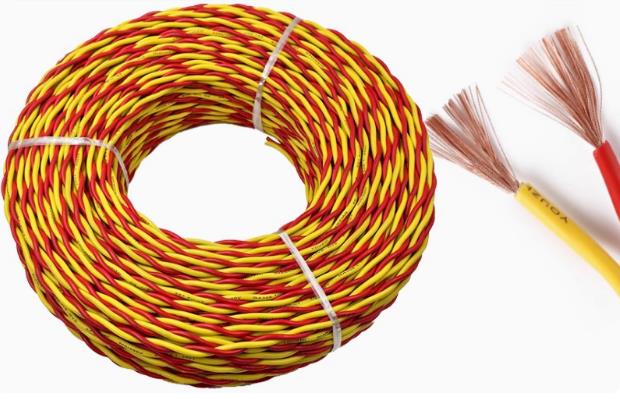

    10、RVS、RVB——適用于家用電器、小型電動工具、儀器、儀表及動力照明連接用電纜
    11、BV、BVR聚氯乙烯絕緣電纜——用途:適用于電器儀表設備及動力照明固定布線用
    12、RIB音箱連接線(發燒線)
    13、KVV聚氯乙烯絕緣控制電纜——用途:電器、儀表、配電裝置信號傳輸、控制、測量
    14、SFTP雙絞線傳輸電話、數據及信息網
    15、UL2464電腦連接線
    16、VGA顯示器線
    17、SYV同軸電纜無線通訊、廣播、監控系統工程和有關電子設備中傳輸射頻信號(含綜合用同軸電纜)
    18、SDFAVP、SDFAVVP、SYFPY同軸電纜,電梯專用
    19、JVPV、JVPVP、JVVP銅芯聚氯乙烯絕緣及護套銅絲編織電子計算機控制電纜
    五、電力電纜鎧裝和外護套數字
    0無;
    1聯鎖鎧裝纖維外被;
    2雙層鋼帶聚氯乙烯外套;
    3細圓鋼絲聚乙烯外套;
    4粗圓鋼絲;
    5皺紋(軋紋)鋼帶;
    6雙鋁(或鋁合金)帶;
    7銅絲編織;
    8鋼絲編織
    六、電線電纜的應用分類
    1、電力系統
    電力系統采用的電線電纜產品主要有架空裸電線、匯流排(母線)、電力電纜(塑料線纜、油紙力纜(基本被塑料電力電纜代替)、橡套線纜、架空絕緣電纜)、分支電纜(取代部分母線)、電磁線以及電力設備用電氣裝備電線電纜等。
    2、信息傳輸系統
    主要有市話電纜、電視電纜、電子線纜、射頻電纜、光纖纜、數據電纜、電磁線、電力通訊或其他復合電纜等。
    3、機械設備、儀器儀表系統
    此部分除架空裸電線外幾乎其他所有產品均有應用,但主要是電力電纜、電磁線、數據電纜、儀器儀表線纜等。
    七、電線電纜產品分類
    1、裸電線及裸導體制品
    本類產品的主要特征是:純的導體金屬,無絕緣及護套層,如鋼芯鋁絞線、銅鋁匯流排、電力機車線等;加工工藝主要是壓力加工,如熔煉、壓延、拉制、絞合/緊壓絞合等;產品主要用在城郊、農村、用戶主線、開關柜等。
    2、電力電纜
    本類產品主要特征是:在導體外擠(繞)包絕緣層,如架空絕緣電纜,或幾芯絞合(對應電力系統的相線、零線和地線),如二芯以上架空絕緣電纜,或再增加護套層,如塑料/橡套電線電纜。
    主要的工藝技術有拉制、絞合、絕緣擠出(繞包)、成纜、鎧裝、護層擠出等,各種產品的不同工序組合有一定區別。
    產品主要用在發、配、輸、變、供電線路中的強電電能傳輸,通過的電流大(幾十安至幾千安)、電壓高(220V至500kV及以上)。
    3、電氣裝備用電線電纜
    該類產品主要特征是:品種規格繁多,應用范圍廣泛,使用電壓在1kV及以下較多,面對特殊場合不斷衍生新的產品,如耐火線纜、阻燃線纜、低煙無鹵/低煙低鹵線纜、防白蟻、防老鼠線纜、耐油/耐寒/耐溫/耐磨線纜、醫用/農用/礦用線纜、薄壁電線等。
    4、通訊電纜及光纖
    從過去的簡單的電話電報線纜發展到幾千對的話纜、同軸纜、光纜、數據電纜,甚至組合通訊纜等。該類產品結構尺寸通常較小而均勻,制造精度要求高。
    5、電磁線(繞組線)
    主要用于各種電機、儀器儀表等。
    八、電線電纜規格型號
    RY聚乙烯絕緣軟線
    BV銅芯聚氯乙烯絕緣電線
    RV銅芯聚氯乙烯絕緣安裝軟線
    RV銅芯氯乙烯絕緣連接電纜(電線)
    BLV鋁芯聚氯乙烯絕緣電線
    BYR聚乙烯絕緣軟電線
    BVR銅芯聚氯乙烯絕緣軟線
    BVS銅芯聚氯乙烯絕緣絞型軟線
    RVB銅芯聚氯乙烯絕緣平型連接線軟線
    RYV聚乙烯絕緣聚氯乙烯護套軟線
    BYVR聚乙烯絕緣聚氯乙烯護套軟線
    BVV銅芯聚氯乙烯絕緣聚氯乙烯護套電線
    BLVV鋁芯聚氯乙烯絕緣聚氯乙烯護套電線;
    AVR鍍錫銅芯聚乙烯絕緣平型連接軟電纜(電線)

    RVB銅芯聚氯乙烯平型連接電線
    RVS銅芯聚氯乙烯絞型連接電線
    RVV銅芯聚氯乙烯絕緣聚氯乙烯護套圓形連接軟電纜
    ARVV鍍錫銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟電纜
    RVVB銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟電纜
    RV-105銅芯耐熱105oC聚氯乙烯絕緣聚氯乙烯絕緣連接軟電纜
    AF-205AFS-250AFP-250鍍銀聚氯乙氟塑料絕緣耐高溫-60oC~250oC連接軟電線
    九、電線電纜規格表示法的含義
    規格采用芯數、標稱截面和電壓等級表示
    1、單芯分支電纜規格表示法:同一回路電纜根數*(1*標稱截面),0.6/1KV,
    如:4*(1*185)+1*95 0.6/1KV
    2、多芯絞合型分支電纜規格表示法:同一回路電纜根數*標稱截面,0.6/1KV,
    如:4**185+1*95 0.6/1KV
    3、電線電纜規格型號說明:
    注:
    B(B)——第一個字母表示布線,第二個字母表示玻璃絲編制。
    V(V)——第一個字母表示聚乙烯(塑料)絕緣,第二個字母表示聚乙烯護套。
    L(L)——鋁,無L則表示銅
    F(F)——復合型
    R——軟線
    S——雙絞
    X——絕緣橡膠
